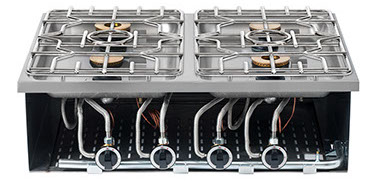

Einbaumodul



Berner Gas Einbaumodule sind für den augesetzten, den flächenbündigen Einbau und zum Einschweißen geeignet.

Das Modul kann für alle 3 Einbauvarianten verwendet werden





​

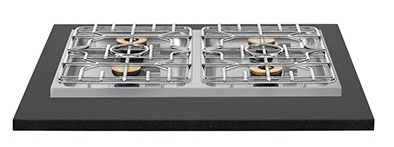

Aufgesetzt

Beim aufgesetzten Einbau wird das Modul von oben in einen vorbereiteten Ausschnitt eingesetzt.

Der Außenrahmen überlappt die Ausschnittöffnung um ca 10 mm allseitig.

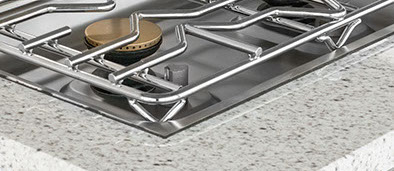

Flächenbündig

Beim flächenbündigen Einbau muss das Modul von oben in einen abgesetzten Ausschnitt aufgelegt

und die Oberkante der Gasmulde flächenbündig zur Arbeitsfläche ausgerichtet werden. Danach wird die Fuge zwischen Ausschnitt und Gasmulde mit hitzebeständigen Silikon ausgefugt.

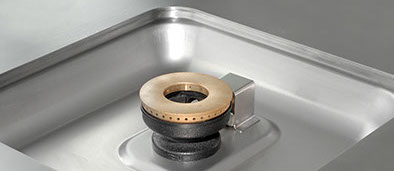

Einschweißvariante

In der Einschweiß- Variante wird der Ausschnitt in der Edelstahlabdeckung so groß wie die Muldenöffnung angefertigt.

Die Gasmulde wird von unten an den Ausschnitt gedrückt und an den Ausschnitträndern mit der Gasmulde verschweißt.

Hierzu eignen sich Laserschweißverfahren am besten, um einen verzugsfreien Schweißverlauf zu gewährleisten.



















Wichtig: Alle Gas Einbaugeräte dürfen nur von zertifizierten Gas Fachbetrieben angeschlossen und in Betrieb genommen werden.
